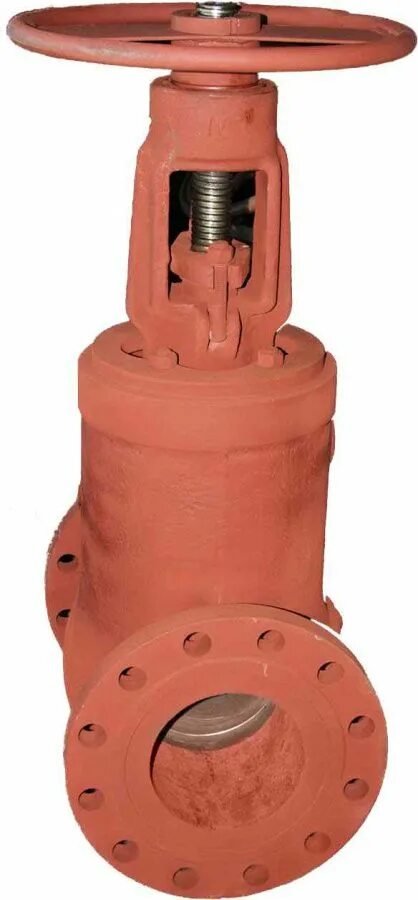

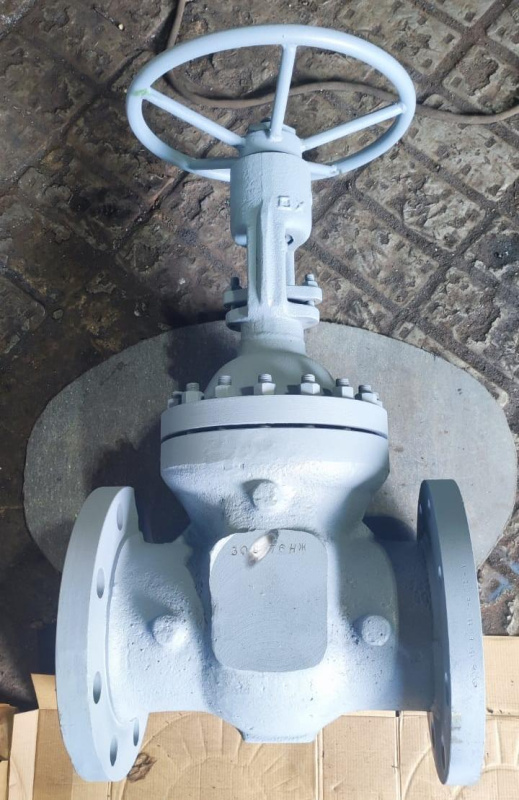

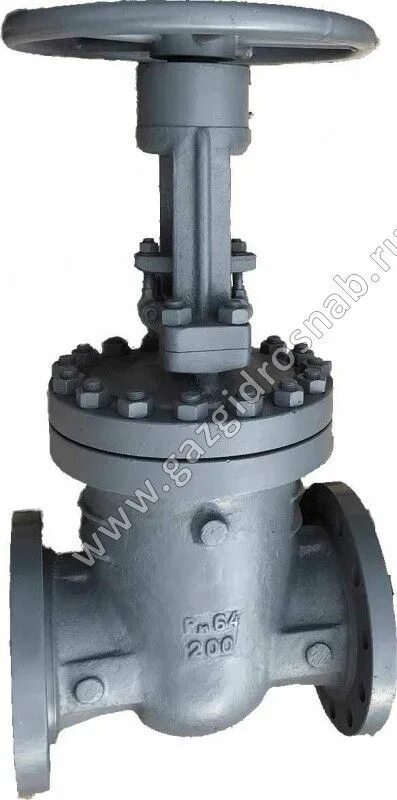

Задвижка 30с576нж Ду300 Ру63 сальниковая с выдвижным шпинделем

Задвижка 30с576нж Ду300 Ру63 сальниковая с выдвижным шпинделем

30с576нж

Полнопроходная конструкция
Широкий спектр рабочих сред
вода, пар, жидкие и газообразные нефтепродукты, водогазонефтяные смеси, попутный нефтяной и природный газ и другие рабочие среды не агрессивные к материалам деталей

от 35 000,00 Р

Номинальный диаметр DN:

Производитель:

Газгидроснаб

РАССЧИТАТЬ СТОИМОСТЬ

Технические характеристики

Наименование: 30с576нж

Производитель: Газгидроснаб

Номинальный диаметр DN: 300

Материал уплотнения: металл-металл

Номинальное давление PN: 63

Класс герметичности по ГОСТ 9544-2015: A;B

Тип присоединения: фланцевый

Тип подачи рабочей среды: двусторонний

Материал корпуса: ст.20Л;коррозионностойкая сталь

Управление: маховик;редуктор

Материал запорного органа: ст.20Л;коррозионностойкая сталь

Рабочая среда: вода;газ;пар

Габаритные размеры

Условное обозначение задвижек клиновых с выдвижным шпинделем

ЗК	XХ.	Х.	ХХХ.	ХХ.
Тип управления
Редуктор	Р
Электропривод	ЭП
Исполнение по присоединению к трубопроводу
Фланцевое		Ф
Приварное		П
Номинальный диаметр
DN			50-300
Номинальное давление
PN				63

Габаритные размеры задвижки клиновой штампосварной

Условное обозначение	Наименование	DN, мм	PN кгс/см2	d**	L*	H***	Номинальный диаметр болтов или шпилек
ЗК.Ф.ЭП.50.63	30с976нж	50	63	22	250	440
ЗК.Ф.ЭП.80.63	30с976нж	80	63	22	310	530
ЗК.Ф.ЭП.100.63	30с976нж	100	63	26	350	600
ЗК.Ф.ЭП.150.63	30с976нж	150	63	33	450	790
ЗК.Ф.ЭП.200.63	30с976нж	200	63	33	550	980
ЗК.Ф.ЭП.250.63	30с976нж	250	63	39	650	1130
ЗК.Ф.ЭП.300.63	30с976нж	300	63	39	750	1142
ЗК.Ф.Р.50.63	30с576нж	50	63	22	250	440
ЗК.Ф.Р.80.63	30с576нж	80	63	22	310	530
ЗК.Ф.Р.100.63	30с576нж	100	63	26	350	600
ЗК.Ф.Р.150.63	30с576нж	150	63	33	450	790
ЗК.Ф.Р.200.63	30с576нж	200	63	33	550	980
ЗК.Ф.Р.250.63	30с576нж	250	63	39	650	1130
ЗК.Ф.Р.300.63	30с576нж	300	63	39	750	1142

Внимание!

** Присоеденительные размеры фланцев в соответствии с ГОСТ 33259-2015 Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление до PN 250.

*** Высота задвижки , H, сообщается по запросу.

Климатическое исполнение

по ГОСТ 15150:
• «У» (температура окружающего воздуха от минус 40 °С до плюс 40 °С);
• «Т» (температура окружающего воздуха от минус 10 °С до плюс 50 °С);
• «ХЛ» (температура окружающего воздуха от минус 60 °С до плюс 40 °С).
Категория размещения задвижек – 1 по ГОСТ 15150.
По требованию заказчика возможно изготовление изделий в иных климатических исполнениях.
